Wybór maszyny: jak oszacować moc wymaganą dla urządzenia rozładowującego statek śrubowy

Wybór prawa Śruba rozładowująca statek dla funkcjonowania Twojego portu to kluczowa decyzja, która bezpośrednio wpływa na wydajność, koszty operacyjne i długoterminową niezawodność. Podstawą procesu selekcji jest dokładne oszacowanie zapotrzebowania na moc. Silnik o zbyt małym rozmiarze prowadzi do częstych zatorów, zwiększonych prac konserwacyjnych i nieosiągnięcia docelowych wskaźników rozładunku, natomiast silnik o zbyt dużym rozmiarze skutkuje niepotrzebnymi wydatkami kapitałowymi i większym zużyciem energii. W tym przewodniku przedstawiono kompleksowe podejście krok po kroku do szacowania mocy potrzebnej do: Śruba rozładowująca statek , zagłębiając się w kluczowe czynniki i obliczenia, które definiują Obliczanie mocy przenośnika ślimakowego dla tych skomplikowanych maszyn. Właściwy oszacowanie mocy urządzenia do rozładunku materiałów sypkich ma fundamentalne znaczenie dla zapewnienia optymalnej wydajności i zwrotu z inwestycji.

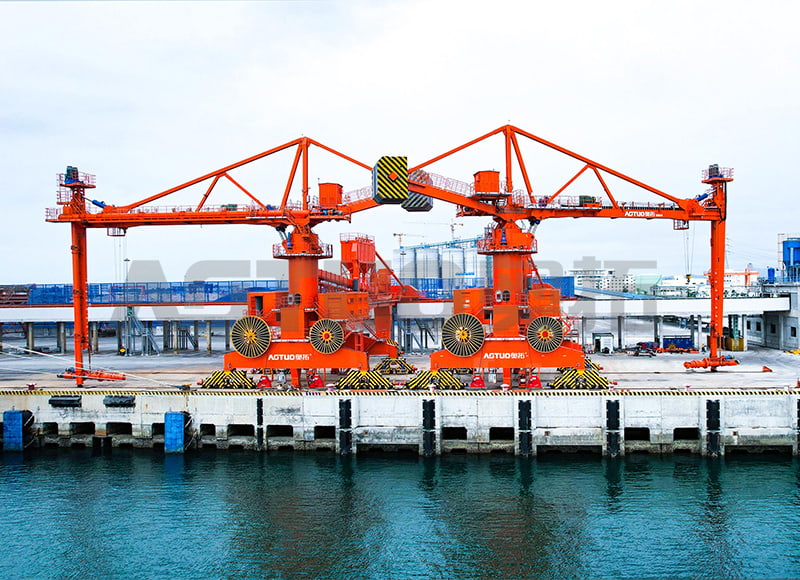

1000-70000 DWT 200-1500t/h Mobilny kolejowy rozładunek statków śrubowych

Zrozumienie podstawowych składników zapotrzebowania na moc

Całkowita moc potrzebna do napędzania a Śruba rozładowująca statek nie jest pojedynczą wartością, ale sumą kilku odrębnych składników. Każdy z tych elementów reprezentuje siłę, którą silnik musi pokonać, aby przenieść materiał z ładowni statku do systemu odbiorczego na lądzie. Zrozumienie tych elementów jest pierwszym krokiem w każdym dokładnym przewodnik po doborze silników wyładowczych .

• Moc obsługi materiałów (str _H ): Jest to moc potrzebna do faktycznego podniesienia i przemieszczenia materiału sypkiego wzdłuż długości i nachylenia przenośnika ślimakowego. Jest to bezpośrednio powiązane z wydajnością, wysokością podnoszenia i długością przenośnika.
• Siła tarcia materiału (str _F ): Gdy materiał się porusza, ociera się o zwoje ślimaka i rynnę, powodując tarcie. Na ten składnik wpływa ścieralność materiału i jego współczynnik tarcia wewnętrznego.
• Pusta moc przenośnika (str _E ): Jest to moc wymagana do prostego uruchomienia urządzenia rozładowczego na pustym zbiorniku i pokonania tarcia mechanicznego w łożyskach, skrzyniach biegów i innych ruchomych częściach.
• Dodatkowe obciążenia: Praca pod kątem, czynniki środowiskowe, takie jak opór powietrza na wysięgniku, oraz moc potrzebna do systemów pomocniczych, takich jak ruchy wychylenia i obrotu, również przyczyniają się do całkowitego zapotrzebowania.

Kluczowe czynniki wpływające na wymagania dotyczące zasilania

Dokładne oszacowanie mocy jest problemem wymagającym wielu zmiennych. Przed rozpoczęciem jakichkolwiek obliczeń konieczne jest zebranie konkretnych danych na temat przenoszonego materiału i parametrów eksploatacyjnych urządzenia rozładowującego. Dane te stanowią podstawę wiarygodności oszacowanie mocy urządzenia do rozładunku materiałów sypkich .

• Gęstość nasypowa materiału (γ): Masa na jednostkę objętości (np. kg/m3) materiału. Cięższe materiały, takie jak ruda żelaza, wymagają znacznie większej mocy niż lżejsze materiały, takie jak zboże.
• Wydajność rozładunku (Q): Pożądane masowe natężenie przepływu (np. tony na godzinę). Jest to główny czynnik wpływający na zapotrzebowanie na moc.
• Długość przenośnika (L) i nachylenie (H): Całkowita odległość pozioma i wysokość podnoszenia w pionie, jaką materiał musi być transportowany. Dłuższe i bardziej strome przenośniki wymagają większej mocy.
• Współczynnik tarcia materiału (f): Wartość bezwymiarowa reprezentująca charakterystykę przepływu materiału i jego interakcję z powierzchniami przenośnika. Jest ona wyższa w przypadku materiałów lepkich lub ściernych.
• Współczynnik wypełnienia (φ): Stosunek pola przekroju poprzecznego wypełnionego materiałem do całkowitej dostępnej powierzchni. Zwykle wynosi ona od 15% do 45% w przypadku przenośników ślimakowych, aby zapobiec przeciążeniu.

Tabela porównawcza właściwości materiału

Właściwości materiału sypkiego są prawdopodobnie najbardziej znaczącą zmienną. Poniższa tabela przedstawia typowe wartości dla typowych materiałów, które są kluczowymi danymi wejściowymi dla Obliczanie mocy przenośnika ślimakowego .

Metodologia obliczania mocy krok po kroku

Chociaż do ostatecznych projektów często wykorzystuje się szczegółowe oprogramowanie, ręczna ocena zapewnia bezcenne informacje. Poniższa metodologia, oparta na standardach CEMA (Stowarzyszenie Producentów Sprzętu Przenośnikowego), opisuje proces dla podstawowego poziomego przenośnika ślimakowego. Stanowi to rdzeń każdego przewodnik po doborze silników wyładowczych .

Krok 1: Oblicz moc przenoszenia materiału (str _H )

Jest to siła potrzebna do przemieszczenia masy materiału na wymaganą odległość. Formuła to:

P _H (kW) = (C * L * g) / 3600

Gdzie: C = wydajność (kg/h), L = długość przenośnika (m), g = grawitacja (9,81 m/s²). W przypadku przenośników nachylonych literę „L” zastępuje się całkowitą odległością transportu, co znacznie zwiększa zapotrzebowanie na moc.

• Przykład: Dla wydajności 500 t/h (500 000 kg/h) na długości 30 metrów: P _H = (500 000 * 30 * 9,81) / 3600 = ~40,9 kW.
• Rozważenie: Element ten jest najbardziej wrażliwy na zmiany udźwigu i wysokości podnoszenia.

Krok 2: Oblicz siłę tarcia materiału (str _F )

Odpowiada to za tarcie pomiędzy materiałem a ślimakiem/rynną. Formuła to:

P _F (kW) = (C * L * f) / 3670

Gdzie: f jest współczynnikiem tarcia materiału (np. 1,5 dla cementu, 4,0 dla klinkieru).

• Przykład (kontynuacja): Dla cementu (f=1,5) powyżej 30 metrów: P _F = (500 000 * 30 * 1,5) / 3670 = ~6,1 kW.
• Rozważenie: Materiały ścierne o wysokim współczynniku „f” drastycznie zwiększają tę wartość.

Krok 3: Uwzględnij wydajność i określ zainstalowaną moc

Obliczone wartości mocy są teoretyczne i nie uwzględniają strat mechanicznych. Całkowitą wymaganą moc na wale silnika oblicza się, dzieląc sumę wszystkich składowych mocy przez całkowitą sprawność napędu (η).

P _Razem = (str _H P _F P _E ) / η

• Wydajność (η): W przypadku układu obejmującego skrzynię biegów i łożyska η wynosi zazwyczaj od 0,85 do 0,95.
• Pusta moc przenośnika (str _E ): Można to oszacować na podstawie danych producenta lub jako niewielki procent (np. 5-10%) mocy materiału do wstępnych szacunków.
• Ostateczny rozmiar: Do P zwykle dodaje się współczynnik bezpieczeństwa 10-15%. _Razem aby osiągnąć ostateczną moc zainstalowaną silnika, zapewniając, że wytrzyma on obciążenia rozruchowe i drobne przeciążenia.

Zaawansowane rozważania dotyczące zastosowań w świecie rzeczywistym

Podstawowe obliczenia stanowią podstawę, ale w świecie rzeczywistym specyfikacja urządzenia do wyładowywania śrub wymaga uwzględnienia bardziej złożonej dynamiki. Firmy z rozległym doświadczeniem inżynieryjnym, takie jak Hangzhou Aotuo Mechanical and Electrical Co., Ltd., uwzględniają te czynniki w swoich projektach urządzeń zdolnych wytrzymać obciążenie do 3000 t/h.

• Napędy o zmiennej częstotliwości (VFD): Zastosowanie falownika umożliwia pracę silnika z różnymi prędkościami i zapewnia „miękki start”, redukując prąd szczytowy i naprężenia mechaniczne podczas rozruchu, które mogą być wyższe niż moc robocza.
• Warunki niestandardowe: Praca w ekstremalnie niskich temperaturach może mieć wpływ na właściwości materiału i lepkość smaru, natomiast wysoka wilgotność może zwiększyć przyczepność niektórych materiałów, co wpływa na zapotrzebowanie mocy.
• Wiele jednostek napędowych: W przypadku bardzo długich urządzeń do ładowania ślimaków moc może być dostarczana przez wiele silników umieszczonych w odstępach na całej długości, aby zapobiec nadmiernemu skręcaniu wału ślimaka.
• Moc integracji systemu: Suma oszacowanie mocy urządzenia do rozładunku materiałów sypkich musi także uwzględniać energię wymaganą do wychylenia (podniesienia/opuszczenia) wysięgnika, obrotu (obrotu) urządzenia rozładowującego i systemów zbierania pyłu.

Często zadawane pytania

Jaki jest najczęstszy błąd przy doborze silnika do śruby rozładunkowej?

Najczęstszym i kosztownym błędem jest niedoszacowanie współczynnika tarcia materiału (wartości „f”) i ogólnej nieefektywności systemu. Inżynierowie często skupiają się na podstawowej sile podnoszenia (str _H ), ale nie uwzględniają odpowiednio dodatkowej energii wymaganej do przepchnięcia materiałów ściernych lub lepkich, takich jak klinkier lub mokry węgiel, przez rynnę. To niedopatrzenie, w połączeniu ze zbyt optymistycznym podejściem do wydajności napędu, prowadzi do wyboru zbyt małego silnika, który będzie stale przeciążał, wyłączał się i miał krótszą żywotność. Solidny przewodnik po doborze silników wyładowczych zawsze podkreśla konserwatywne, specyficzne dla materiału współczynniki tarcia.

W jaki sposób wybór materiału wpływa na obliczenia mocy poza samą gęstością?

Chociaż gęstość ma bezpośredni wpływ na moc przenoszenia materiału (str _H ), właściwości fizyczne materiału mają ogromny wpływ na siłę tarcia materiału (P _F ). Materiał ścierny, taki jak ruda żelaza lub klinkier, ma bardzo wysoki współczynnik tarcia („f”), który może zwielokrotnić P _F składnik kilkakrotnie większy niż w przypadku materiału sypkiego, takiego jak ziarno. Co więcej, materiały mające tendencję do zbrylania się lub przylegania wymagają niższego współczynnika wypełnienia (φ), aby zapobiec zatorom, co może wymagać zastosowania ślimaka o większej średnicy, obracającego się z inną prędkością, aby osiągnąć tę samą wydajność, co pośrednio wpływa na bilans mocy. Dlatego dokładny Obliczanie mocy przenośnika ślimakowego jest niemożliwe bez szczegółowych właściwości materiału.

Czy do ładowarki ślimakowej lepiej jest mieć silnik większy czy mniejszy?

Chociaż oba mają wady, silnik o zbyt małych wymiarach jest zdecydowanie gorszą opcją. Silnik o zbyt małym rozmiarze nie będzie zapewniał wymaganej wydajności, utknie pod obciążeniem, przegrzeje się i będzie wymagał ciągłej konserwacji, co prowadzi do nadmiernych przestojów i kosztów operacyjnych. Silnik o dużych rozmiarach, choć wiąże się z większymi początkowymi nakładami kapitałowymi i potencjalnie działa w mniej wydajnym punkcie krzywej mocy, niezawodnie wykona to zadanie. Dzięki nowoczesnym napędom o zmiennej częstotliwości (VFD) można złagodzić nieefektywność operacyjną przewymiarowanego silnika. Dlatego w razie wątpliwości standardową praktyką branżową jest stosowanie współczynnika bezpieczeństwa i skłanianie się ku nieco większemu silnikowi, aby zapewnić niezawodność, co jest kluczową zasadą w specyfikacja urządzenia do wyładowywania śrub .

Czy mogę zastosować standardowe obliczenia przenośnika ślimakowego w aplikacji do rozładunku statków?

Możesz użyć tego jako punktu wyjścia, ale urządzenie do rozładunku statku wprowadza wyjątkowe złożoności, których standardowe obliczenia mogą nie ująć. Dynamiczny charakter operacji — gdzie długość i nachylenie wewnętrznego przenośnika ślimakowego może się zmieniać w miarę wychylenia wysięgnika i zmiany położenia statku — oznacza, że ​​zapotrzebowanie na moc nie jest stałe. Dodatkowo potrzeba wysokiej niezawodności w wymagającym środowisku portowym działającym 24 godziny na dobę, 7 dni w tygodniu uzasadnia większe współczynniki bezpieczeństwa. Zdecydowanie zaleca się korzystanie ze specjalistycznego oprogramowania inżynierskiego lub konsultację z doświadczonymi producentami, którzy mają udokumentowane doświadczenie w tym zakresie oszacowanie mocy urządzenia do rozładunku materiałów sypkich systemy, które muszą działać w tych zmiennych i trudnych warunkach.
